台研水电双控系统介绍

三、设备和方案介绍

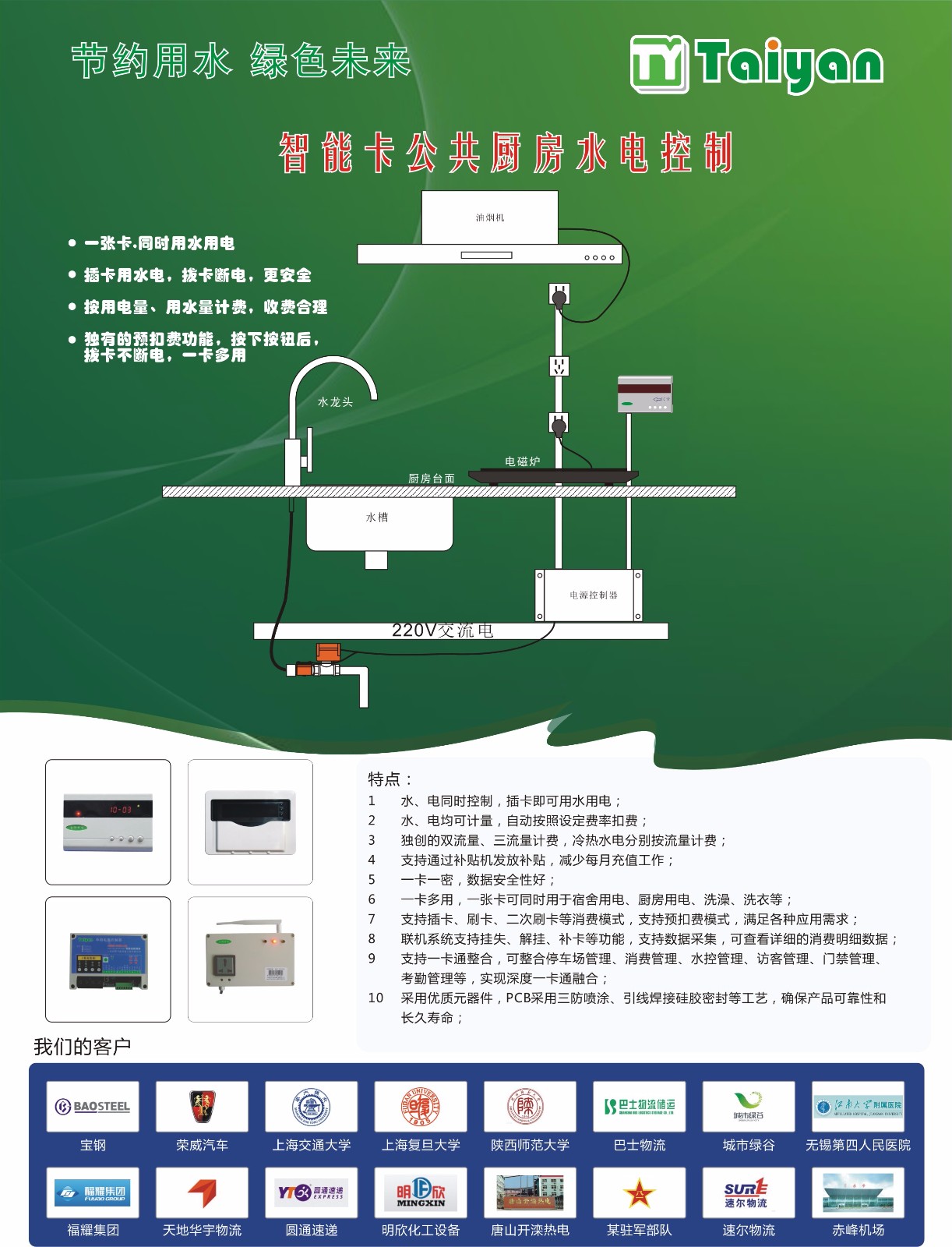

3.1  水控方案
淋浴水控方案系统构成
本案中采用TCD801AN联机分体式智能卡水控机为核心，通过电动球阀和旋翼式智能脉冲流量计对水进行计量和管理。对水按照流量进行收费，插卡通水，拔卡断水，最大化的实现节水目的。
方案组成如下：
 图4：水控系统构成


使用方法：
员工用水使用方法：
持卡员工将正确开户的卡片插入TCD801A，控制器打开阀门。用户可调节混水龙头，调节水流量大小，用水过程中，TCD801A节水控制器自动按照预先设置的费率扣费，多用水多扣费，少用水少扣费，当关闭水龙头时，设备自动停止扣费。
后台补贴发放方法：
打开TYSCS智能卡消费管理软件，配置系统为自动充值模式，充值模式为不累加充值，通过通信功能，将参数下载到60台设备上，即完成了补贴发放设置。用户每个月第一次使用时自动发放补贴，原来的余额自动清除为0（可选择不清零并累加到新的余额中）。

主要优点：
1  采用计流量工作方式，插入卡片后，设备根据水流量进行扣费，水量大扣费多，水量小扣费少，收费合理，员工可自愿的调节水量大小，来节约水资源。而传统计时方式水控，无论水量大小统一收费，因此员工不自觉的养成了将水量开到最大的习惯。
2  采用自动补贴工作模式，每月第一次洗澡时自动将补贴发放到IC卡中，有效减少了充值管理工作量；
3  采用联机工作模式，可方便卡片挂失、解挂、补卡、消费数据采集；


TCD801AN智能卡水控设备介绍

精巧外观，采用活动底板，安装简便

多种计费方式，使用灵活

TCD801AN分体式联机水控机为台研最新产品，采用数字式红外感应技术，新一代硬件架构，系统更稳定可靠。带底座式安装方式，维护更方便。

图6：TCD801AN智能卡节水控制器

特点：

•最新外观设计，精巧、美观、大方；

•采用多重防水措施，密封性好；

•支持计时、计量两种计费方式；

•支持每日、每月限额工作模式(限联网型)；

•一卡一密，数据安全性好；

•支持三种卡级别，允许不同的消费费率；

•可配置允许支持透支使用；

•内置大容量存储器，可存储6万条明细；

•支持按日、按月自动发放补贴(限联网型)；

•支持时段管理功能(限联网型)；

表：TCD801AN智能卡节水控制器技术参数

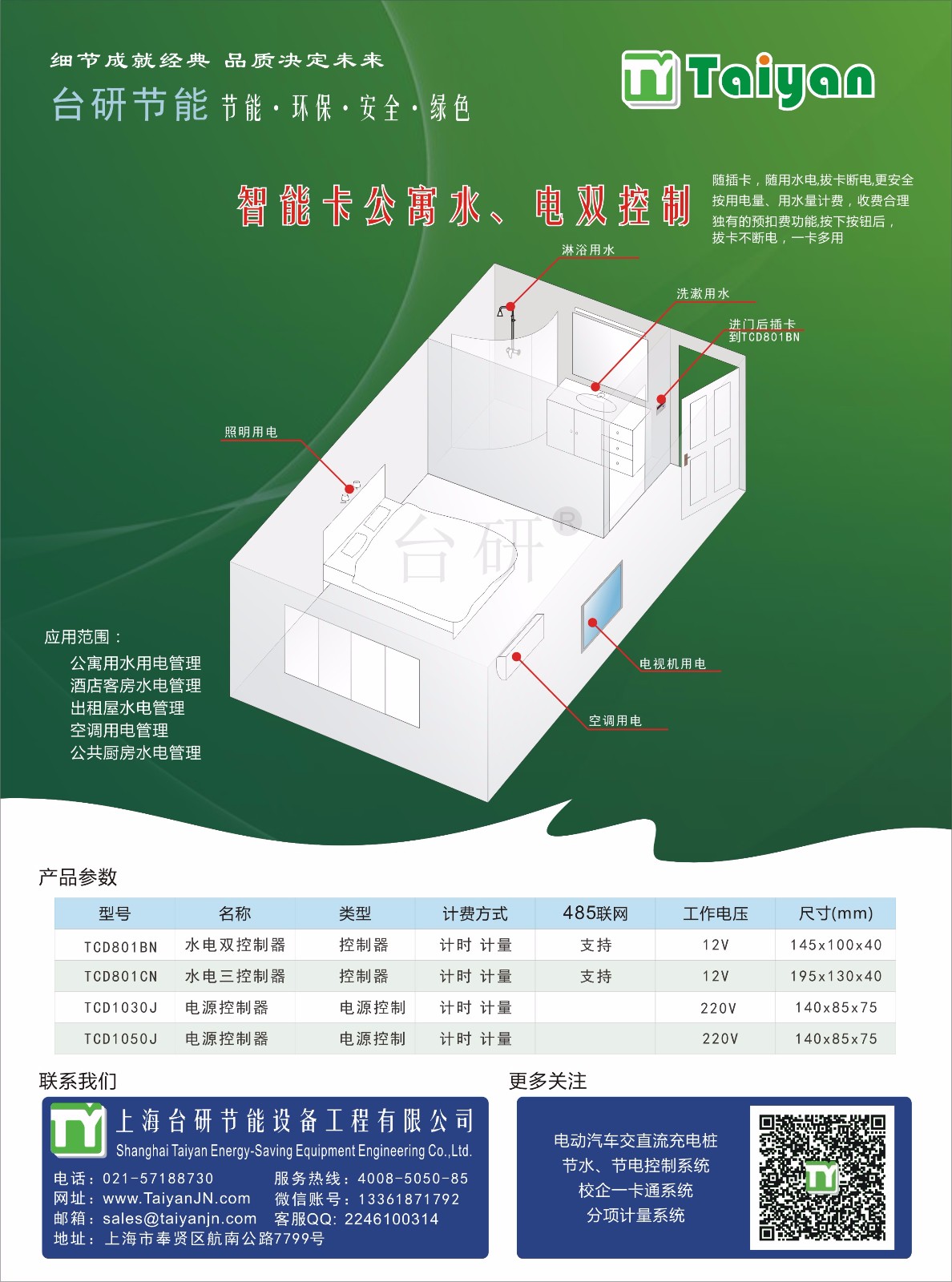

3.2  电控系统方案
电控系统构成：
电控系统采用TCD801B智能卡电控器和相关辅助设备

统结构示意图：


图7：电控系统构成
系统特点：
•和水控系统完全兼容，可共用账户，也可独立账户使用；
•采用模块化电源控制器，安装简便、工作可靠；
•采用国际标准M1逻辑加密卡片，执行一卡一密，数据安全性更高；
使用方法：
将有效卡片插入读卡器，正常显示卡片余额后，接通电源输出，按照用电量进行扣费，取回卡片，系统自动切断电源输出。
其他如开卡、充值、销户、补贴发放等操作同水控系统。



TDK1050J电源控制器介绍
工作稳定可靠，经久耐用
双液晶显示，直观明了
TDK10XX系列是台研公司在长期的电控系统项目经验的基础上研发的一款集成度高，功能丰富，大电流工作可靠的电源控制器，内置12V直流电源，采用大功率磁保持继电器，采用导轨式或螺丝固定式安装，施工方便。使用该控制器，可实现对电源系统的计量和开关控制。

图8：TDK1050J电源控制器
特点：
•集成度高，内置大功率继电器、电量计量组件、12V直流电源；
•采用50A磁保持继电器，使用时0功耗；
•采用优质变压器提供12V直流电压，供给智能IC卡控制器使用；
•导轨式安装或螺丝固定安装，方便、可靠；
•大电流接线端子接线方便，智能卡控制器接口采用插拔式端子，方便设备检修、更换；


技术参数：
工作电压  220VAC 50HZ 功    耗<5W
最大电流 50A 继 电 器 50A磁保持继电器
计量精度 1% 内置电源  12V500mA
外型尺寸 150*90*72mm (长 宽 厚) 安装方式 导轨或螺丝固定
